超聲波時差法+零移動部件——SQX1隧道風速風向儀如何替代傳統風杯

更新時間：2026-06-17

瀏覽次數：8

公路隧道屬于密閉狹長空間，車輛通行會持續產生尾氣、揚塵，同時行車震動頻繁、空氣濕度偏高，對洞內風速監測設備提出嚴苛要求。以往隧道普遍使用傳統風杯式風速風向傳感器，依靠風杯、風向標旋轉采集數據，在隧道工況下短板十分突出。一方面外露轉動部件極易被灰塵、油污粘連卡死，長期震動會造成軸承磨損，數據逐漸偏移失真；另一方面風杯自身結構會形成氣流遮擋，存在監測死角，無法捕捉側向微弱氣流，難以滿足《公路隧道通風照明設計規范》的數據精度要求，后期還需要高頻次登高拆機維護，存在極大施工安全隱患。

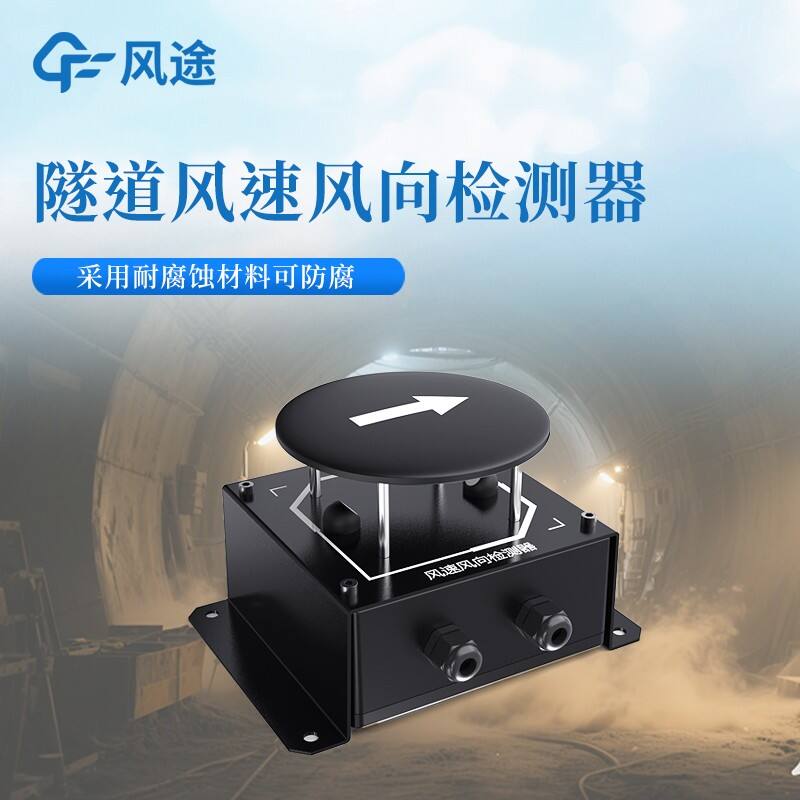

針對隧道專屬惡劣監測場景，SQX1型隧道風速風向儀針對性迭代升級，依托超聲波時差法與零移動部件兩大核心優勢，逐步替代傳統風杯設備。設備采用壁掛式安裝方案，直接固定于隧道側壁墻面，不占用行車空間，也不會受到車輛通行氣流沖擊。其核心測量原理為超聲波時差法，通過探頭兩兩收發超聲波信號，測算聲波順風與逆風傳輸?shù)臅r(shí)間差值，換算出實時水平風速、風向，擺脫了機械轉動結構的測量局限。

相較于傳統設備，該儀器六大實用優勢貼合隧道運維需求。首先整機無任何軸承、風杯、葉片等移動部件，不存在部件磨損、卡頓故障，從根源減少設備損壞概率；其次外殼全部采用特種耐腐蝕材質，抵御汽車尾氣硫化物、潮濕水汽腐蝕，野外隧道使用壽命遠超傳統設備。同時設備初始起測閾值更低，能夠精準捕捉隧道內微弱紊流，解決傳統風杯低速氣流無法識別的問題。

除此之外，儀器優化了氣流監測盲區問題，摒棄凸起式感應結構，接收各個方向氣流，消除結構遮擋帶來的數據殘缺。硬件兼容RS485、模擬量等多路輸出接口，可無縫對接隧道總控室PLC與通風管控平臺。監測數據實時上傳中控系統，輔助風機啟停、換氣檔位調控，保障洞內空氣質量、排煙效率達標。設備全天候免人工校準，無需定期清理維保，大幅降低隧道機電運維成本，是現階段公路隧道通風安防改造的主流替換設備。
